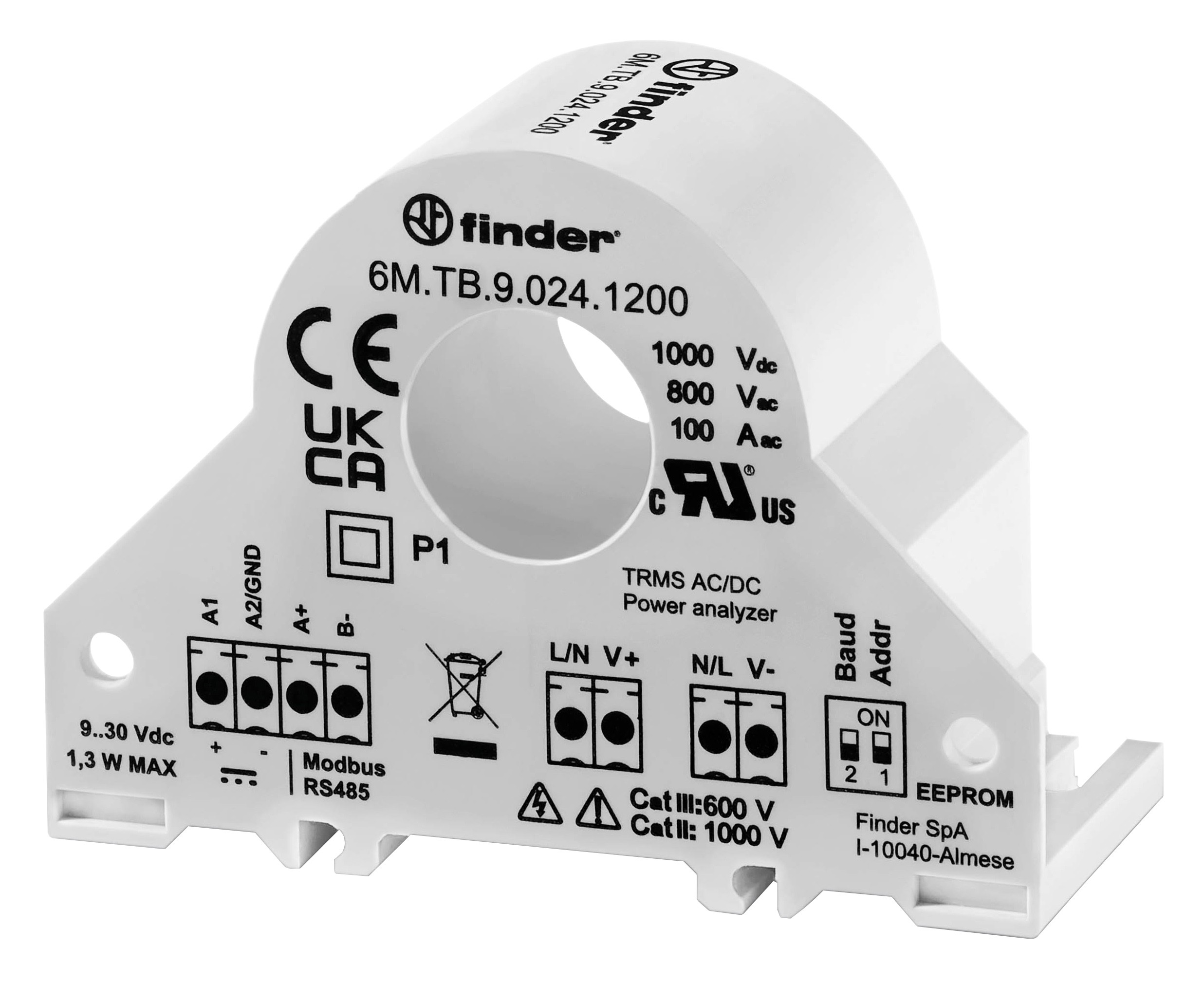

Energie-Messwandler 100A-800VAC/1000VDC 6M.TB.9.024.1200

Einphasen Energie-Messwandler für TRMS AC und DC Messungen, 300A - 800 V AC / 400A - 1000 V DC, Modbus RS485 Kommunikationsschnittstelle, Messung der Momentanwerte von: V (RMS), A (RMS), PF, kW, kVA, kvar, Hz, THD (I), Vpk, Ipk, Cosf, Bidirektionale Energiemessung: kWh, Genauigkeitsklasse: 0.5% F.S., Verfügbare Messregister: MSW first, LSW first oder Hundertstel, Komplett konfigurierbar über Modbus RS485 Schnittstelle, Versorgungsspannung 24 V DC, für Tragschiene 35 mm (EN 60715) (Tragschienenadapter im Beipack enthalten)

Einphasen Energie-Messwandler für TRMS AC und DC Messungen, 50A - 800 V AC / 1000 V DC, Modbus RS485 Kommunikationsschnittstelle, Messung der Momentanwerte von: V (RMS), A (RMS), PF, kW, kVA, kvar, Hz, THD (I), Vpk, Ipk, Cosf, Bidirektionale Energiemessung: kWh, Genauigkeitsklasse: 0.5% F.S., Verfügbare Messregister: MSW first, LSW first oder Hundertstel, Komplett konfigurierbar über Modbus RS485 Schnittstelle, Versorgungsspannung 24 V DC, für Tragschiene 35 mm (EN 60715) (Tragschienenadapter im Beipack enthalten)

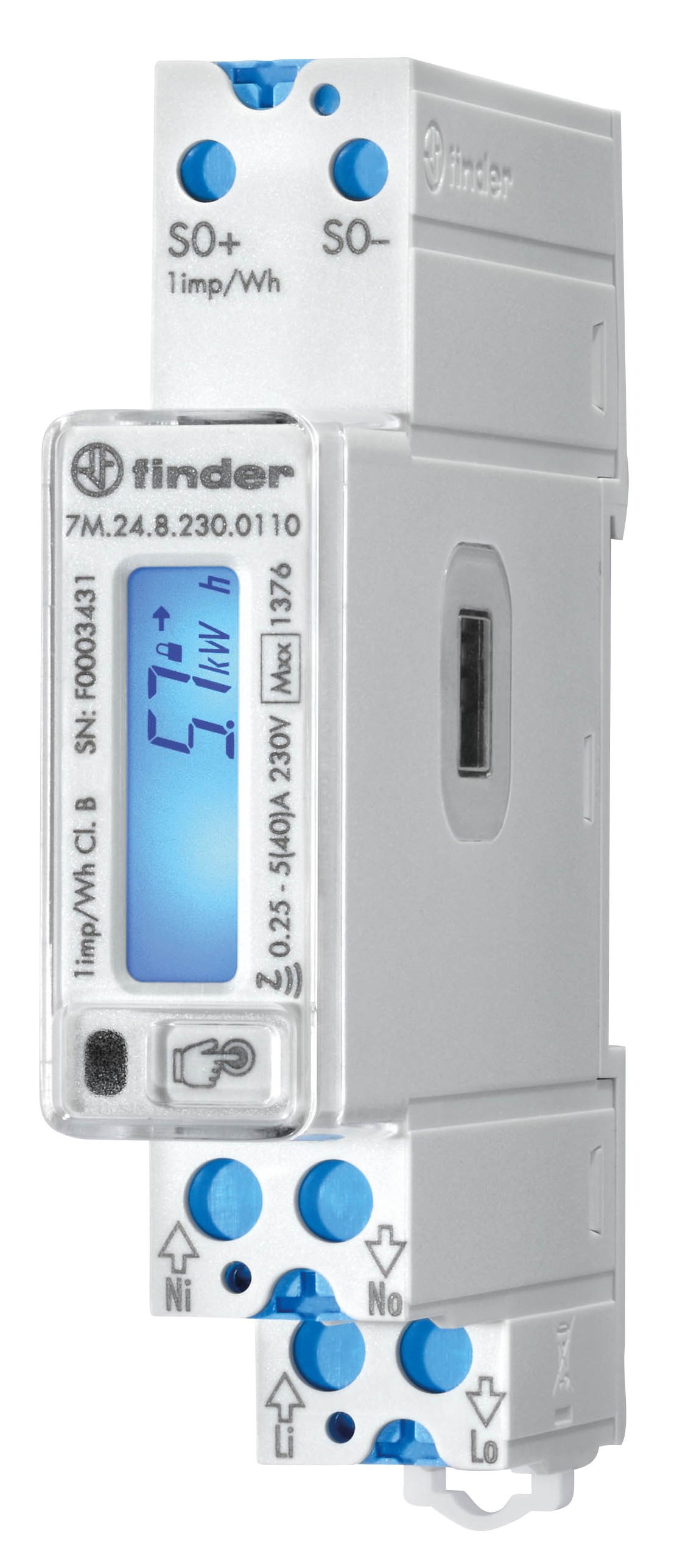

Elektronischer Energie- und Blindleistungszähler mit S0-Schnittstelle, NFC- und Infrarot (IR)-Kommunikationsschnittstelle, bidirektional, für 1-Phasen Wechselstrom mit 7-stelliger LCD-Anzeige, hintergrundbeleuchtet, Anzeige von Gesamtverbrauch, Teilverbrauch (rückstellbar) kWh, kVAh, kvarh, Momentanwerte V, A, Leistungsfaktor, kW, kVA, kvar, Frequenz, THD V, THD A, Phasenverschiebung und Leistungsrichtung, LED-Verbrauchsanzeige: 1000 Impulse pro kWh, maximaler Strom 40 A, Kurzzeitüberstrom (Impulsstrom): 1200 A für 10 ms, Anlaufstrom: 0,02 A, Genauigkeitsklasse B, Reiheneinbaugerät für Tragschiene 35 mm (EN 60715), Baubreite 17,5 mm, Nennspannung 230 V AC, S0-Schnittstelle: 1000 Impulse pro kWh, Zähler ist MID-zertifiziert, Anschlussquerschnitte Hauptstromkreis: eindrähtig 1,5 bis 10 mm², mehrdrähtig 1,5 bis 10 mm², Umgebungstemperatur: -25 bis + 55°C, Schutzart Gehäuse/Anschlüsse: IP50/IP20, plombierbare Klemmenabdeckung

Elektronischer Energie- und Blindleistungszähler mit Modbus (RS485)-Schnittstelle, NFC- und Infrarot (IR)-Kommunikationsschnittstelle, bidirektional, für 1-Phasen Wechselstrom mit 7-stelliger LCD-Anzeige, hintergrundbeleuchtet, Anzeige von Gesamtverbrauch, Teilverbrauch (rückstellbar) kWh, kVAh, kvarh, Momentanwerte V, A, Leistungsfaktor, kW, kVA, kvar, Frequenz, THD V, THD A, Phasenverschiebung und Leistungsrichtung, LED-Verbrauchsanzeige: 1000 Impulse pro kWh, maximaler Strom 40 A, Kurzzeitüberstrom (Impulsstrom): 1200 A für 10 ms, Anlaufstrom: 0,02 A, Genauigkeitsklasse B, Reiheneinbaugerät für Tragschiene 35 mm (EN 60715), Baubreite 17,5 mm, Nennspannung 230 V AC, S0-Schnittstelle: 1000 Impulse pro kWh, Zähler ist MID-zertifiziert, Anschlussquerschnitte Hauptstromkreis: eindrähtig 1,5 bis 10 mm², mehrdrähtig 1,5 bis 10 mm², Umgebungstemperatur: -25 bis + 55°C, Schutzart Gehäuse/Anschlüsse: IP50/IP20, plombierbare Klemmenabdeckung

Elektronischer Energie- und Blindleistungszähler mit M-Bus-Schnittstelle, NFC- und Infrarot (IR)-Kommunikationsschnittstelle, bidirektional, für 1-Phasen Wechselstrom mit 7-stelliger LCD-Anzeige, hintergrundbeleuchtet, Anzeige von Gesamtverbrauch, Teilverbrauch (rückstellbar) kWh, kVAh, kvarh, Momentanwerte V, A, Leistungsfaktor, kW, kVA, kvar, Frequenz, THD V, THD A, Phasenverschiebung und Leistungsrichtung, LED-Verbrauchsanzeige: 1000 Impulse pro kWh, maximaler Strom 40 A, Kurzzeitüberstrom (Impulsstrom): 1200 A für 10 ms, Anlaufstrom: 0,02 A, Genauigkeitsklasse B, Reiheneinbaugerät für Tragschiene 35 mm (EN 60715), Baubreite 17,5 mm, Nennspannung 230 V AC, S0-Schnittstelle: 1000 Impulse pro kWh. Zähler ist MID-zertifiziert, Anschlussquerschnitte Hauptstromkreis: eindrähtig 1,5 bis 10 mm², mehrdrähtig 1,5 bis 10 mm², Umgebungstemperatur: -25 bis + 55°C, Schutzart Gehäuse/Anschlüsse: IP50/IP20, plombierbare Klemmenabdeckung

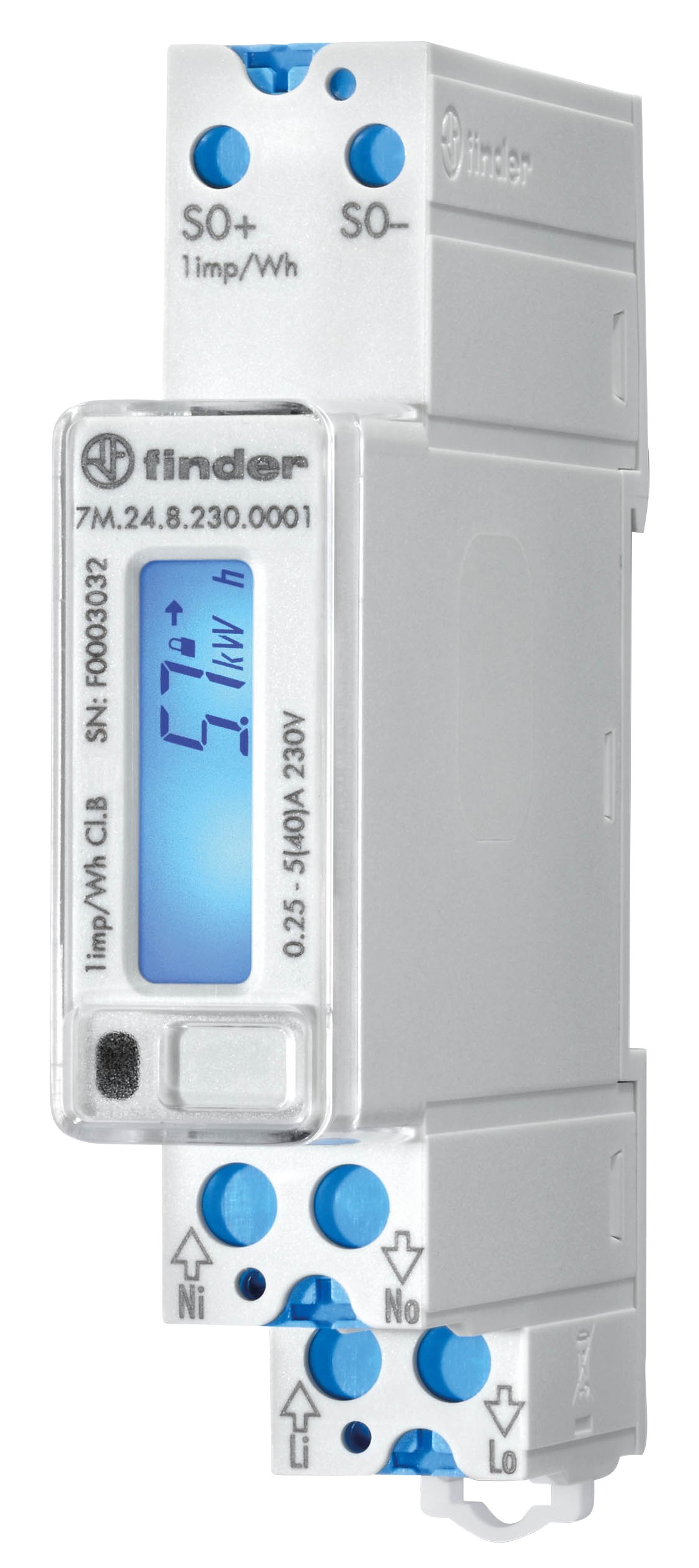

Elektronischer Energie- und Blindleistungszähler mit S0-Schnittstelle, bidirektional, für 1-Phasen Wechselstrom mit 7-stelliger LCD-Anzeige, hintergrundbeleuchtet, Anzeige von Gesamtverbrauch, Teilverbrauch (rückstellbar) kWh, kVAh, kvarh, Momentanwerte V, A, Leistungsfaktor, kW, kVA, kvar, Frequenz, THD V, THD A, Phasenverschiebung und Leistungsrichtung, LED-Verbrauchsanzeige: 1000 Impulse pro kWh, maximaler Strom 40 A, Kurzzeitüberstrom (Impulsstrom): 1200 A für 10 ms, Anlaufstrom: 0,02 A, Genauigkeitsklasse B, Reiheneinbaugerät für Tragschiene 35 mm (EN 60715), Baubreite 17,5 mm, Nennspannung 230 V AC, S0-Schnittstelle: 1000 Impulse pro kWh, Zähler ist MID-zertifiziert, Anschlussquerschnitte Hauptstromkreis: eindrähtig 1,5 bis 10 mm², mehrdrähtig 1,5 bis 10 mm², Umgebungstemperatur: -25 bis + 55°C, Schutzart Gehäuse/Anschlüsse: IP50/IP20, plombierbare Klemmenabdeckung

Elektronischer 3-Phasen Multifunktions-Energiezähler für 2 Tarife mit 2 S0-Schnittstellen, bidirektional, für 3-Phasen Drehstrom, auch einphasig bis 80A verwendbar, mit Dot Matrix LCD-Anzeige, hintergrundbeleuchtet, für 3- oder 4-Leitersysteme, Anzeige von Gesamtverbrauch, Teilverbrauch (rückstellbar) kWh, kVAh, kvar - für Tarif 1 und Tarif 2, für alle 3 Phasen oder für jede Phase, Momentanwerte V, A, Leistungsfaktor, kW, kVA, kvar, Frequenz und Stromrichtung. LED-Verbrauchsanzeige: 1000 Impulse pro kWh, maximaler Strom 80 A, Kurzzeitüberstrom (Impulsstrom): 2400 A für 10 ms, Anlaufstrom: 0,02 A, Genauigkeitsklasse B, Reiheneinbaugerät für Tragschiene 35 mm (EN 60715), Baubreite 52.5 mm, Nennspannung 3 x 230 V AC, S0-Schnittstelle: 500 Impulse pro kWh, NFC- und IR-Kommunikationsschnittstelle, Zähler ist MID-konform, Anschlussquerschnitte Hauptstromkreis: eindrähtig 1,5 bis 16 mm², mehrdrähtig 1,5 bis 25 mm², Umgebungstemperatur: -25 bis + 70°C, Schutzart Gehäuse/Anschlüsse: IP50/IP20, Klemmenabdeckung zum Plombieren

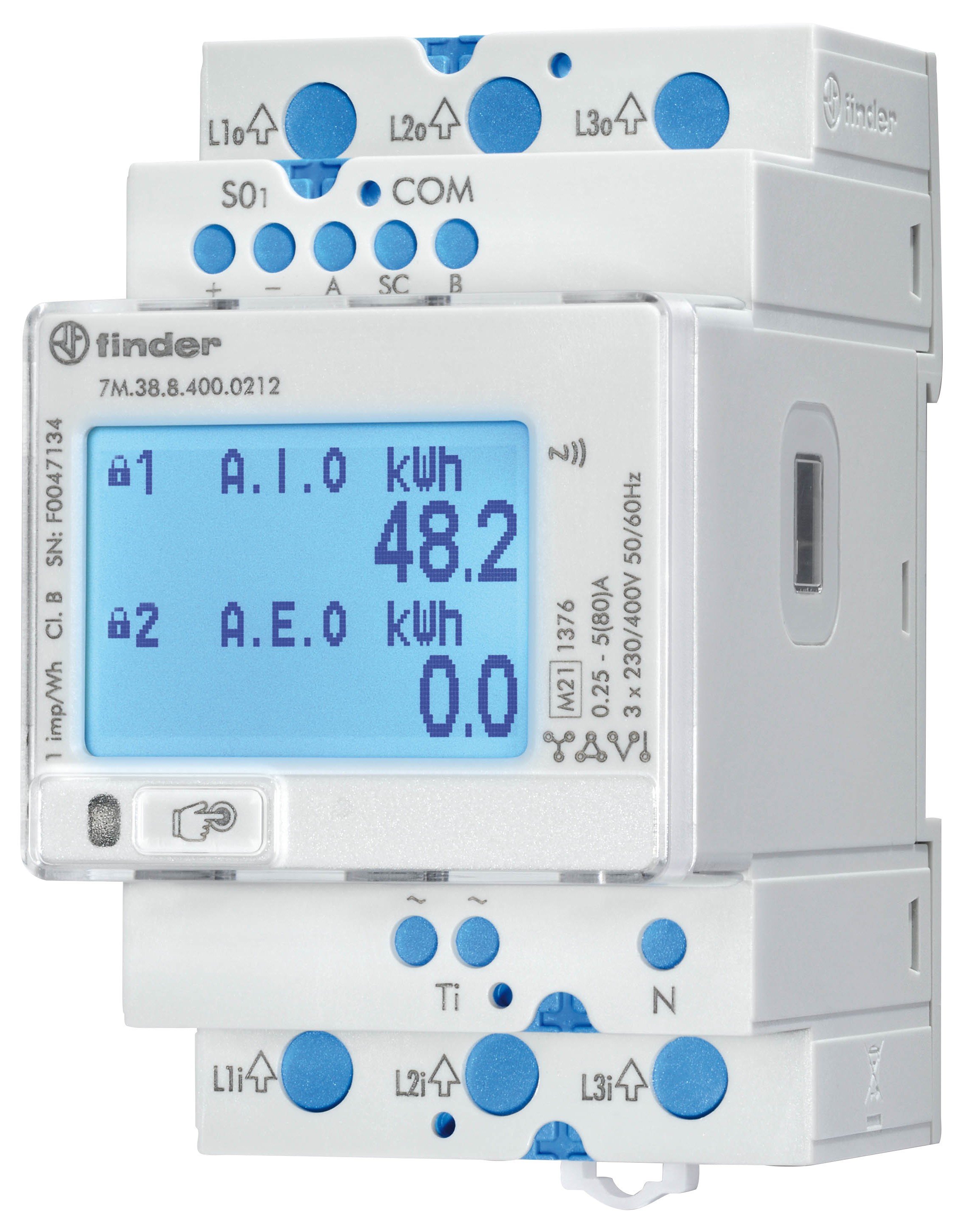

Elektronischer 3-Phasen Multifunktions-Energiezähler für 2 Tarife mit Modbus- und S0-Schnittstelle, bidirektional, für 3-Phasen Drehstrom, auch einphasig bis 80A verwendbar, mit Dot Matrix LCD-Anzeige, hintergrundbeleuchtet, für 3- oder 4-Leitersysteme, Anzeige von Gesamtverbrauch, Teilverbrauch (rückstellbar) kWh, kVAh, kvar - für Tarif 1 und Tarif 2, für alle 3 Phasen oder für jede Phase, Momentanwerte V, A, Leistungsfaktor, kW, kVA, kvar, Frequenz und Stromrichtung. LED-Verbrauchsanzeige: 1000 Impulse pro kWh, maximaler Strom 80 A, Kurzzeitüberstrom (Impulsstrom): 2400 A für 10 ms, Anlaufstrom: 0,02 A, Genauigkeitsklasse B, Reiheneinbaugerät für Tragschiene 35 mm (EN 60715), Baubreite 52.5 mm, Nennspannung 3 x 230 V AC, Modbus-Schnittstelle: Übertragungsraten: 1200 bis 115200 Baud. S0-Schnittstelle: 500 Impulse pro kWh, NFC- und IR-Kommunikationsschnittstelle, Zähler ist MID-konform, Anschlussquerschnitte Hauptstromkreis: eindrähtig 1,5 bis 16 mm², mehrdrähtig 1,5 bis 25 mm², Umgebungstemperatur: -25 bis + 70°C, Schutzart Gehäuse/Anschlüsse: IP50/IP20, Klemmenabdeckung zum Plombieren

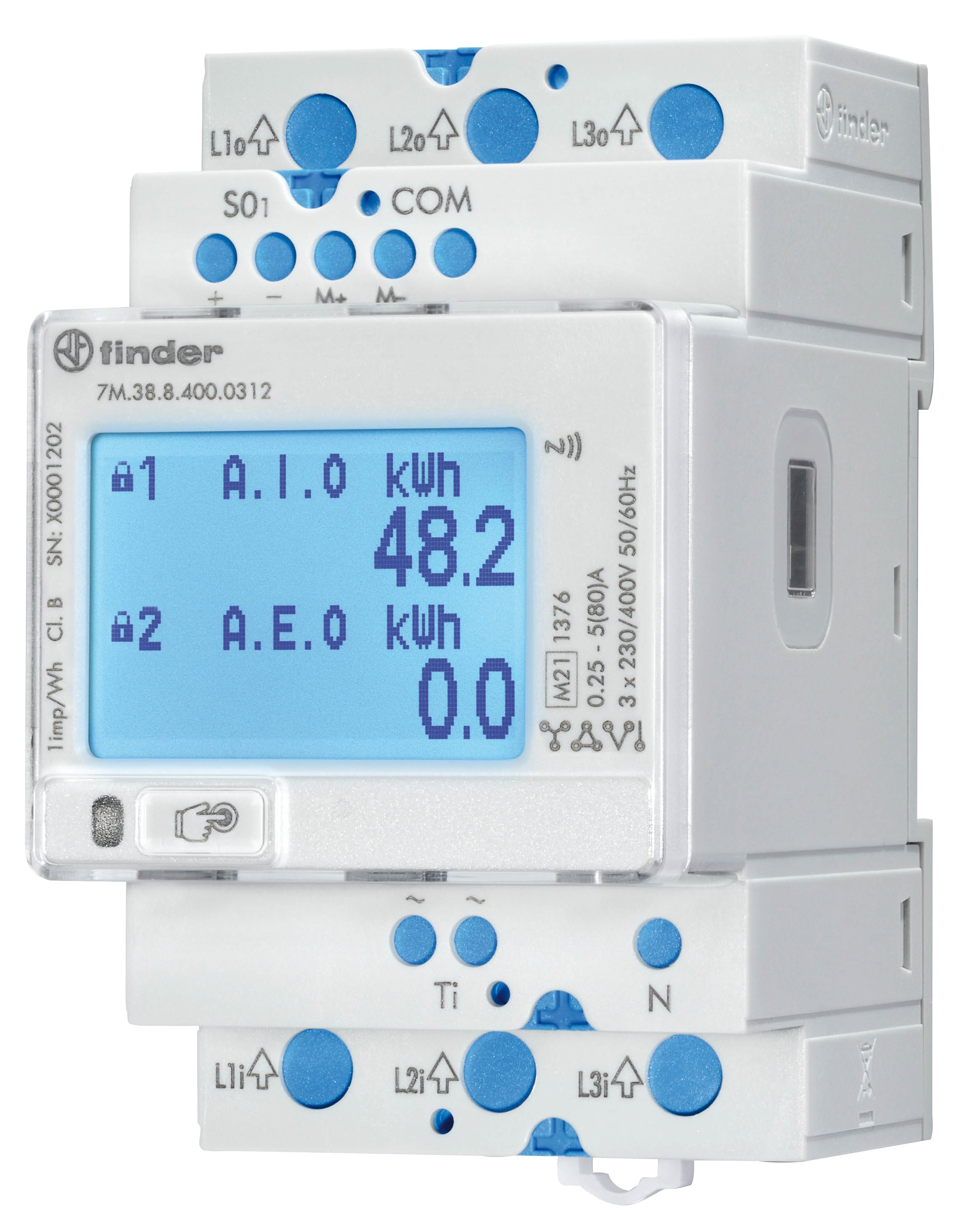

Elektronischer 3-Phasen Multifunktions-Energiezähler für 2 Tarife mit M-Bus- und S0-Schnittstelle, bidirektional, für 3-Phasen Drehstrom, auch einphasig bis 80A verwendbar, mit Dot Matrix LCD-Anzeige, hintergrundbeleuchtet, für 3- oder 4-Leitersysteme, Anzeige von Gesamtverbrauch, Teilverbrauch (rückstellbar) kWh, kVAh, kvar - für Tarif 1 und Tarif 2, für alle 3 Phasen oder für jede Phase, Momentanwerte V, A, Leistungsfaktor, kW, kVA, kvar, Frequenz und Stromrichtung. LED-Verbrauchsanzeige: 1000 Impulse pro kWh, maximaler Strom 80 A, Kurzzeitüberstrom (Impulsstrom): 2400 A für 10 ms, Anlaufstrom: 0,02 A, Genauigkeitsklasse B, Reiheneinbaugerät für Tragschiene 35 mm (EN 60715), Baubreite 52.5 mm, Nennspannung 3 x 230 V AC, M-Bus-Schnittstelle: Übertragungsraten: 300 bis 9600 Baud. S0-Schnittstelle: 500 Impulse pro kWh, NFC- und IR-Kommunikationsschnittstelle, Zähler ist MID-konform, Anschlussquerschnitte Hauptstromkreis: eindrähtig 1,5 bis 16 mm², mehrdrähtig 1,5 bis 25 mm², Umgebungstemperatur: -25 bis + 70°C, Schutzart Gehäuse/Anschlüsse: IP50/IP20, Klemmenabdeckung zum Plombieren

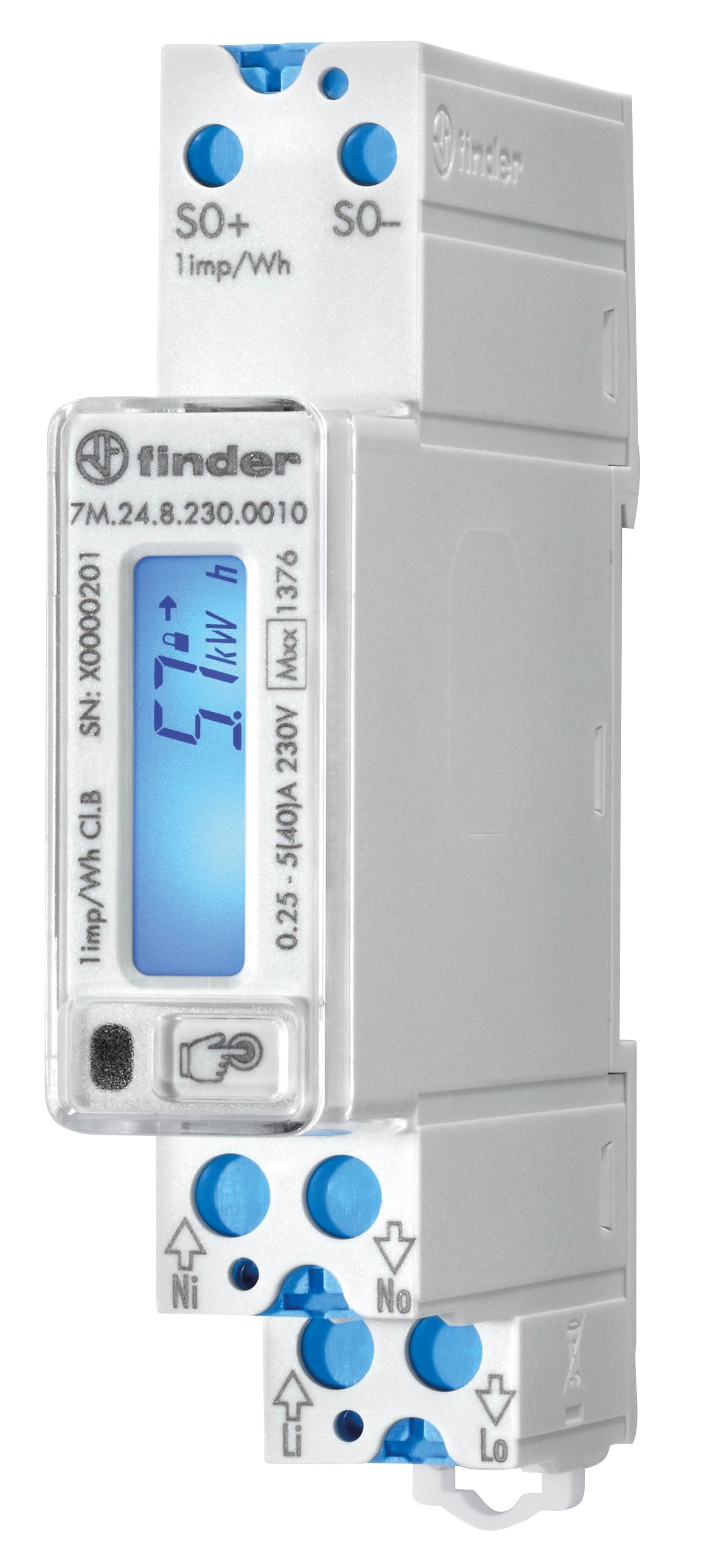

Elektronischer Energiezähler mit S0-Schnittstelle, für 1-Phasen Wechselstrom mit 7-stelliger LCD-Anzeige, hintergrundbeleuchtet, Anzeige von Gesamtverbrauch kWh, LED-Verbrauchsanzeige: 1000 Impulse pro kWh, maximaler Strom 40 A, Kurzzeitüberstrom (Impulsstrom): 1200 A für 10 ms, Anlaufstrom: 0,02 A, Genauigkeitsklasse B, Reiheneinbaugerät für Tragschiene 35 mm (EN 60715), Baubreite 17,5 mm, Nennspannung 230 V AC, S0-Schnittstelle: 1000 Impulse pro kWh, ohne MID, Anschlussquerschnitte Hauptstromkreis: eindrähtig 1,5 bis 10 mm², mehrdrähtig 1,5 bis 10 mm², Umgebungstemperatur: -25 bis + 55°C, Schutzart Gehäuse/Anschlüsse: IP50/IP20, plombierbare Klemmenabdeckung

Das Gerät ist für digitale Stromzähler geeignet, die auf der Vorderseite des Zählers den Stromverbrauch über Blinkimpulse ausgeben. Einfache MontageDer Lesekopf lässt sich ganz einfach mit doppelseitigem Klebestreifen an der vorgesehenen Position am Zähler fixieren. Die Klebestreifenmontage ist rückstandslos entfernbar und somit auch für Mietwohnungen geeignet. Wie viele Impulse pro kWh der Zähler liefert, steht auf dem Typenschild des Geräts. Jederzeit über Stromverbrauch und PV-Einspeisung informiert bleibenAlle erfassten Verbrauchs- und Einspeisedatendaten der Homematic IP Schnittstelle für digitale Stromzähler werden vollständig in die Homematic IP App bzw. an die Smart Home Zentrale CCU3 übertragen. So können Sie die erfassten Daten jederzeit ablesen und etwa den Stromverbrauch von Wärmepumpen und die Einspeisung von PV-Anlagen kontrollieren. Die Daten lassen sich auch für smarte Szenarien in einer Automatisierung nutzen. Zum Beispiel können Homematic IP Aktoren ab einem bestimmten Leistungswert geschaltet werden. Visualisierung der Messdaten via Homematic IP AppDurch die permanente Erfassung und Speicherung der Messdaten können Sie den Stromverbrauch und die Einspeisung auch rückwirkend visualisieren und analysieren. So gibt es keine Überraschungen bei der nächsten Stromrechnung.Set bestehend aus der Homematic IP Schnittstelle für Energiesensor (HmIP-ESI), Energiesensor LED (ES-LED), 2x 1,5 V LR6/Mignon/AA-Batterien, MontagematerialErfasst den aktuellen Stromverbrauch direkt am Zähler und leitet die Daten an den Homematic IP Access Point mit kostenfreier Homematic IP App oder der Smart Home Zentrale CCU3 weiterDurch die Messdatenerfassung lassen sich die erfassten Daten aufzeichnen, auswerten und übersichtlich darstellenFür eine tiefergehende Analyse lassen sich die Messwerte zudem als CSV-Datei exportierenErfasst Blinkimpulse, die durch eine Leuchtdiode auf der Vorderseite des digitalen Stromzählers erzeugt werdenEinfache Montage des Sensors am Stromzähler über Klebeband durch AdapterÜbertragung der erfassten Daten an den Homematic IP Access Point oder die Smart Home Zentrale CCU3Funkreichweite im Freifeld: typ. 300 mLange Batterielebensdauer von typ. 5 Jahren (mit ES-LED)Sendeintervall (typ.): 6 Minuten Der Betrieb erfordert die Anbindung an eine der folgenden Lösungen:Homematic IP Access Point mit kostenloser Smartphone-App und gebührenfreiem Cloud-ServiceSmart Home Zentrale CCU3 mit lokaler Bedienoberfläche WebUIPartnerlösungen von Drittanbietern

Die Schnittstelle ist für Gaszähler der Hersteller Elster (Kromschröder, Honeywell), Itron (Pipersberg, Actaris) und Metrix geeignet, die für die Montage eines Impulssensors vorbereitet sind. Einfache MontageDer Sensor lässt sich ganz einfach am Modulschacht über einen entsprechenden Adapter am Gaszähler anbringen. Die Impulskonstante – zum Beispiel 0,01 m³/imp. – steht auf dem Typenschild des Zählers. Jederzeit über den Gasverbrauch informiert bleibenAlle erfassten Verbrauchsdaten der Homematic IP Schnittstelle für Gaszähler werden vollständig in die Homematic IP App oder zur Smart Home Zentrale CCU3 übertragen. So können Sie den aktuellen und zurückliegenden Gasverbrauch jederzeit ablesen und etwa den Energieverbrauch der Heizung und der Warmwassererzeugung kontrollieren. Die Daten lassen sich auch für smarte Szenarien nutzen. Visualisierung der Messdaten via Homematic IP AppDurch die permanente Erfassung und Speicherung der Messdaten können Sie den Stromverbrauch und die Einspeisung auch rückwirkend visualisieren und analysieren. So gibt es keine Überraschungen bei der nächsten Stromrechnung. Durch die permanente Erfassung und Speicherung der Messdaten können Sie den Gasverbrauch auch rückwirkend visualisieren und analysieren. So gibt es keine Überraschungen bei der nächsten Energierechnung. Set bestehend aus der Homematic IP Schnittstelle für Energiesensor (HmIP-ESI) und Energiesensor für Gaszähler (ES-GAS-2)Erfasst den aktuellen Gasverbrauch direkt am Zähler und leitet die Daten an den Homematic IP Access Point mit kostenfreier Homematic IP App oder der Smart Home Zentrale CCU3 weiterDurch die Messdatenerfassung lassen sich die erfassten Daten aufzeichnen, auswerten und übersichtlich darstellenFür eine tiefergehende Analyse lassen sich die Messwerte zudem als CSV-Datei exportierenErfasst Zählimpulse, die durch einen Magneten im Rollenzählwerk des Gaszählers erzeugt werdenEinfache Montage des Sensors am Gaszähler durch AdapterKompatibel zu Gaszählern der Hersteller Elster (Kromschröder, Honeywell), Itron (Pipersberg, Actaris) und Metrix, die für einen Impulssensor vorbereitet sindÜbertragung der erfassten Daten an den Homematic IP Access Point oder die Smart Home Zentrale CCU3Funkreichweite im Freifeld: typ. 300 mLange Batterielebensdauer von über 7 JahrenSendeintervall (typ.): 6 MinutenDer Betrieb erfordert die Anbindung an eine der folgenden Lösungen:Homematic IP Access Point mit kostenloser Smartphone-App und gebührenfreiem Cloud-ServiceSmart Home Zentrale CCU3 mit lokaler Bedienoberfläche WebUIPartnerlösungen von Drittanbietern
